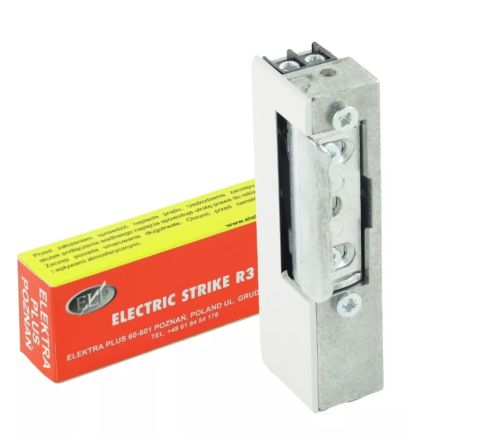

Elektrozaczep R3 12V AC/DC podstawowy, lewy ELP

Zaczep R3 przeznaczony jest do zdalnego otwierania drzwi i furtek, lewych i prawych (jeśli konstrukcja zamka od drzwi na to pozwala) oraz dwuskrzydłowych. Zaczep elektromagnetyczny R3 jest przeznaczony do drzwi i furtek z kształtowników metalowych, do współpracy z zamkiem zapadkowo-zasuwkowym lub zapadkowym.
Zmniejszenie zaczepu do podanych wymiarów zrealizowano poprzez zastosowanie układu dźwigni, dzięki temu zaczepy mieszczą się w większości ościeżnic.

Zaczep elektromagnetyczny współpracować może z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozje, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.
Na specjalne życzenie klienta wyrób można pokryć dowolnym kolorem.

Wersja zaczepu:
Podstawowa R3-12.10L - umożliwia odblokowanie drzwi po podaniu napięcia na cewkę.

Praca zaczepu charakteryzuje się cichym brzęczeniem.

Dane techniczne:

• wymiary zewnętrzne obudowy: 20 x 28,5 x 90 mm
• masa: 0,20 kg
• dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
• dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
• napięcie znamionowe U: 10 ± 2V *
• dopuszczalny czas nieprzerwanej pracy: 30 min.
• zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu

* pozwala zastosować transformator dzwonkowy

Pobór prądu:

Napięcie U Prąd zmienny (AC) [mA]

•   8V - 270
• 10V - 360
• 12V - 420

Napięcie U Prąd stały (DC) [mA]

•   8V - 420
• 10V - 550
• 12V - 650

Dane techniczne

• Prąd zasilania:AC/DC
• Wyłącznik/blokada:NIE
• Wysokość [mm] 90
• Szerokość [mm] 20
• Głębokość (mm) 28,5
• Napięcie (V) 12
• Sposób działania: Standardowy (awersyjny)
• Strona otwierania: Lewy
• Pamięć:Nie
